IBMS稱為智能樓宇管理系統,是將建筑物內的監控、門禁、消防、電力、照明、給排水、停車場等設備或系統實現統一管理、統一監控、統一存儲。IBMS更多突出的是管理方面的功能,即如何全面實現優化控制和管理,達到節能降耗、營造高效、舒適以及安全環境的目的。
建筑設備監控系統
概述:采用現場DDC控制器對設備進行PID控制,使用JACE中間件就近控制設備(邊緣計算),通過Tridium的軟件平臺進行監控。
實現方式:現場控制DCC通過網絡控制器直接接入IOT物聯網平臺。
(1)通過現場DDC將設備監控點位接入JACE中間件,由JACE中間件就近控制;
(2)JACE控制器通過交換機接入到IOT監控平臺;
(3)通過Tridium平臺軟件進行程序開發、調試和組態后,以web方式顯示對應的圖形界面。

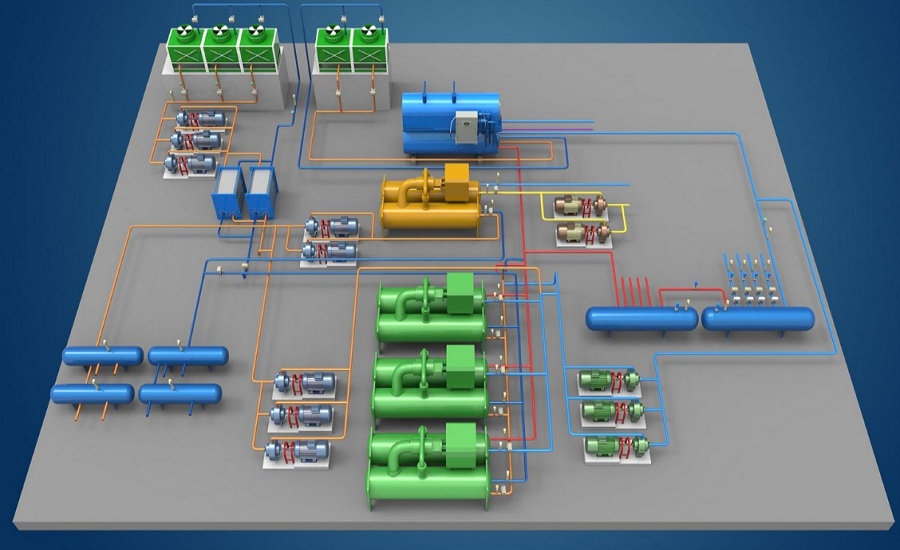

冷源機房群控系統
概述:冷源系統自帶PLC控制器,有其內部邏輯控制由該子系統本身實現,參數數據通過OPC方式實現數據交互。
實現方式:冷源子系統提供標準的OPC協議集成接口(負荷預測和優化控制等數據)。
(1)冷源子系統提供OPC變量點說明;
(2)通過交換機接入到IOT監控平臺;
(3)Tridium軟件平臺將搜到的OPC server上的變量點直接轉換成Tridium軟件中的Niagara點,然后通過Tridium集成平臺軟件進行程序開發、調試和組態后,以web方式顯示對應的圖形界面。

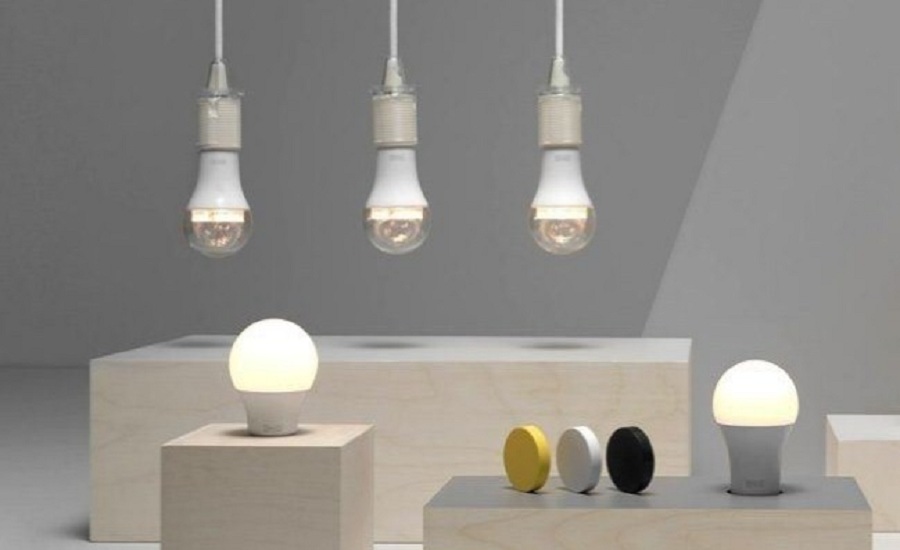

智能照明系統
概述:照明控制采用數字照明控制系統描述接入和控制,除原方案中大堂、公共走廊、地下車庫等位置設置智能照明外,將室外泛光照明和景觀照明也納入智能照明系統。
實現方式:照明子系統通過OPC方式連接到IOT平臺,實現集成。
(1)照明系統提供OPC變量點說明;
(2)通過交換機接入到IOT監控平臺;
(3)Tridium軟件平臺將搜到的OPC server上的變量點直接轉換成Tridium軟件中的Niagara點,然后通過Tridium集成平臺軟件進行程序開發、調試和組態后,以web方式顯示對應的圖形界面。

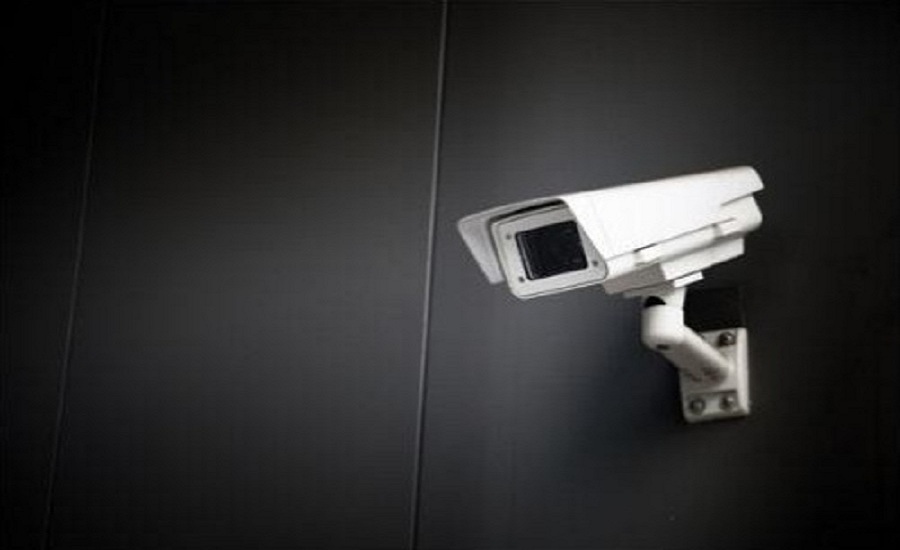

視頻監控系統
概述:利用視頻技術探測、監視設防區域并實時顯示、記錄現場圖像的電子系統或網絡。
實現方式:在總控中心進行集中存儲,樓棟間采用光纜傳輸,提供SDK協議接口,通過標準以太網與IOT監控平臺連接。
(1)視頻監控系統提供SDK變量點說明;
(2)Tridium軟件平臺將將閉路電視監控系統的變量點直接轉化成Tridium軟件中的Niagara點,通過Tridium集成平臺軟件模塊化的開發、調試和組態后,以web方式顯示對應的圖形界面。

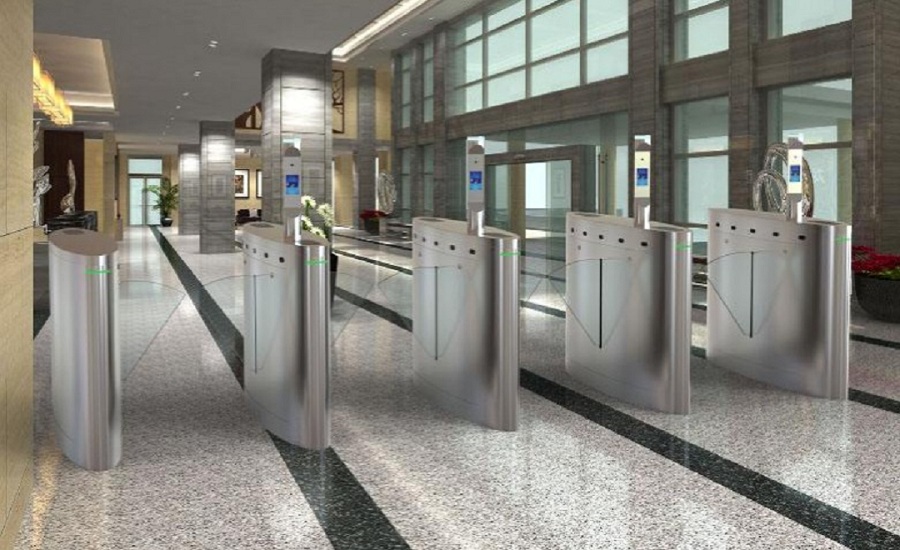

門禁控制、電子巡更及一卡通管理系統
概述:對門禁/考勤/消費/電梯控制/人行道閘速通門系統作統一化管理,系統采用先進的人臉識別、二維碼讀取、感應讀卡技術和自動控制技術。能通過IOT平臺的開發組件根據需求與釘釘、微信、APP以及業務系統聯動,數據留存。
實現方式:出入口控制、速通門及其他一卡通管理系統提供OPC協議接口,通過標準以太網方式連接到IOT平臺。
(1)系統提供OPC變量點說明;
(2)通過交換機接入到IOT監控平臺;
(3)Tridium軟件平臺將搜到的OPC server上的變量點直接轉換成Tridium軟件中的Niagara點,然后通過Tridium集成平臺軟件進行程序開發、調試和組態后,以web方式顯示對應的圖形界面。
